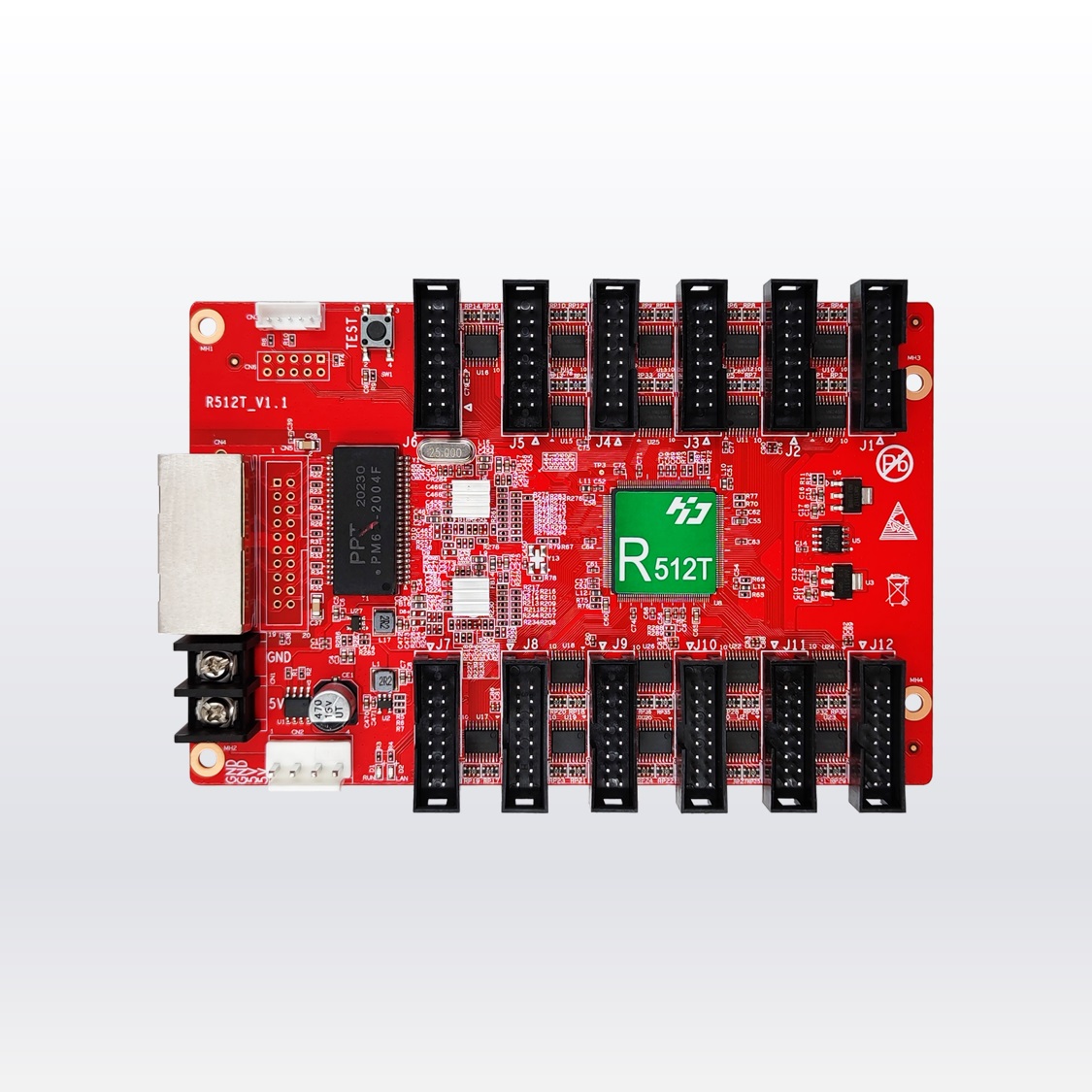

12口HUB75E接收卡HD-R512T

产品详情

技术参数

功能特点：

1、集成12个标准HUB75E接口

2、支持常规芯片和PWM芯片

3、支持静态模组，2~64扫内任意扫描方式

4、支持数据组交换和数据组偏移设置

5、智能设置，抽点、描点等

6、支持多卡级联，任意排序

7、推荐带载范围：128*512/ 128*768

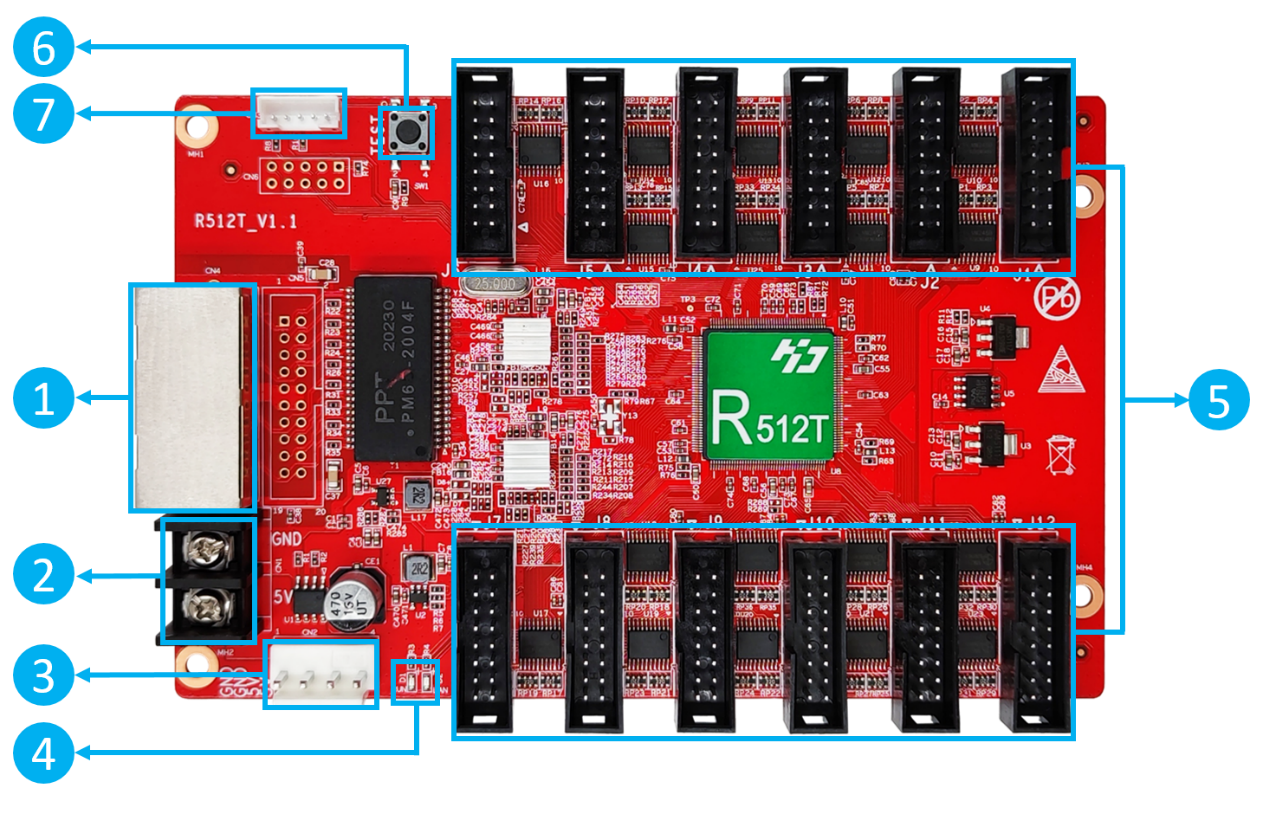

外观说明：

1、千兆网口，连接发送卡或接收卡，不分进出口

2、电源接口，可接4V~6V直流电

3、电源接口，可接4V~6V直流电

4、工作指示灯， D1闪烁表示控制卡正常运行；D2闪烁很快表示已识别到千兆，正在接收数据

5、12组HUB75E接口，与HUB75接口模组连接

6、测试键，用于测试显示屏亮度均匀度和显示屏模组平整度

7、外接指示灯，运行灯与数据灯

尺寸图：


连接示意图：


功能项	参数
支持发送类型	支持同异步双模播放盒、异步发送卡、同步发送卡以及二合一视频处理器。
支持模组	支持所有常规芯片的模组；支持主流PWM芯片模组
扫描方式	支持静态至1/64扫的任何扫描方式，支持抽点、空点设置
通信方式	千兆网口
带载范围	推荐：6.5万点（128*512）户外模组宽度≤256像素点，室内模组宽度≤128像素点
多卡连接	接收卡可任意排序，纳秒级同步
灰度等级	支持256~65536级
智能设置	简单几步完成智能设置，通过屏体走线设置可以配合任意走线方式的显示屏单元板
测试功能	接收卡集成屏幕测试功能，测试显示屏亮度均匀度和显示屏模组平整度
通信距离	超五类、六类网线80米内
接口	2个5V电源接口，2个千兆网口，12组HUB75E接口
输入电压	4V-6V
工作功率	5瓦特
